熱電偶

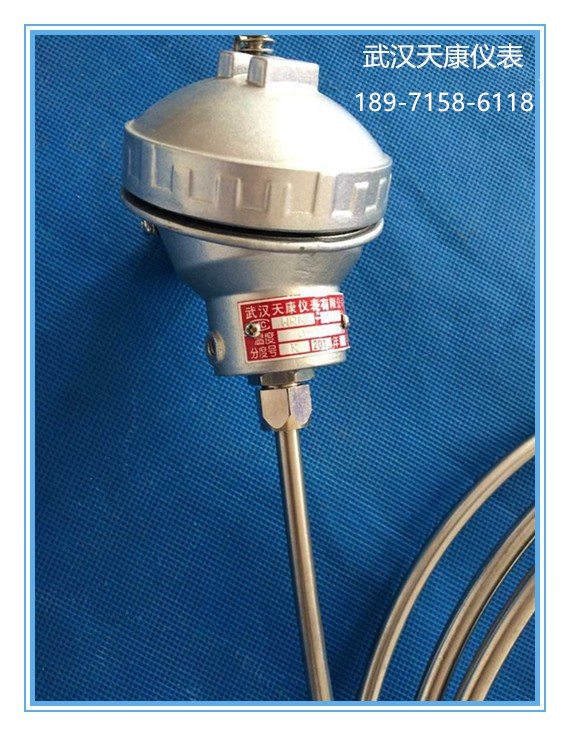

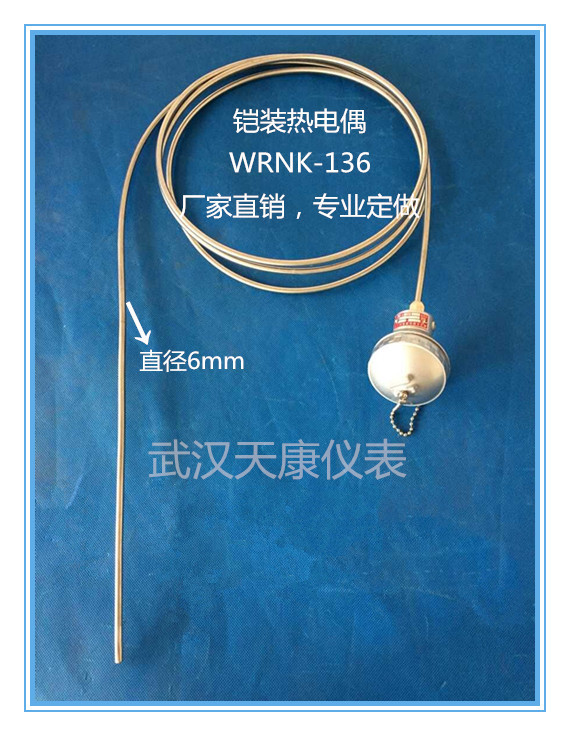

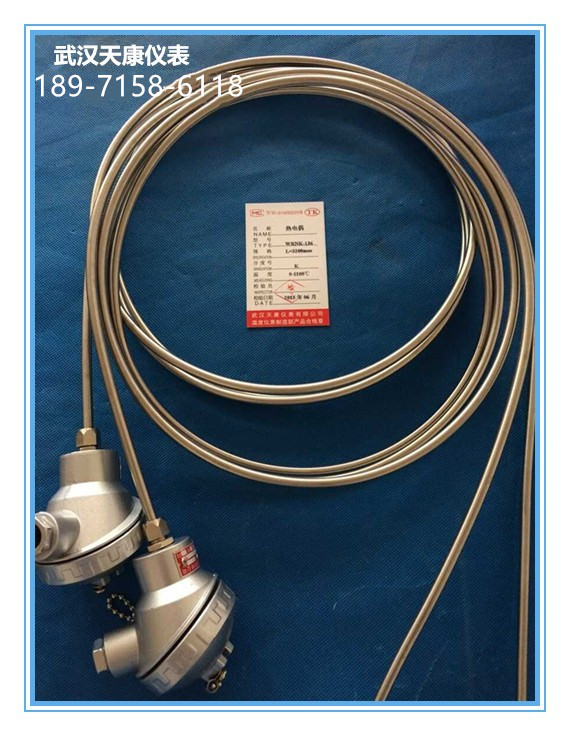

鎧裝熱電偶：WRNK-136

型號：WRNK-136 分度號：K (可選）探頭長度：3200mm（可選）探頭直徑：6mm （可選））測溫范圍：0-1300℃ 接受定制，詳情可咨詢：189-7158-6118

產品詳情
技術參數
優勢與服務

采用耐高溫不銹鋼材質

K型熱電偶測溫探頭

分度號：K（E、B、S、N、J、PT100可選）

保護管長度：3200mm （可選）

保護管直徑：6mm（可選）

測溫范圍：0-1300℃
安裝方式：直插式（螺紋、卡套螺紋、法蘭可選）

可訂制，詳情請聯系：189-7158-6118
   鎧裝熱電偶作為溫度測量傳感器，通常與溫度變送器、調節器及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鎧狀熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。
內容簡介：
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃~800℃范圍內的液體、蒸汽和其氣體介質以及固體表面的溫度。與裝配式熱電偶相比，鎧裝熱電偶具有可彎曲、耐高壓、熱響應時間短和堅固耐用等優點。
工作原理：

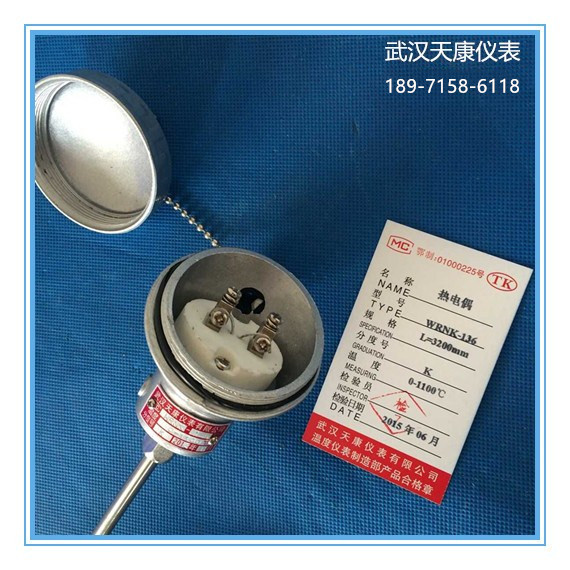

  是兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
特點：
鎧裝熱電偶是溫度測量中應用最廣泛的溫度器件，他的主要特點就是測溫范圍寬，性能比較穩定，同時結構簡單，動態響應好，更能夠遠傳4-20mA電信號，便于自動控制和集中控制。熱電偶的測溫原理是基于熱電效應。將兩種不同的導體或半導體連接成閉合回路，當兩個接點處的溫度不同時，回路中將產生熱電勢，這種現象稱為熱電效應，又稱為塞貝克效應。閉合回路中產生的熱電勢有兩種電勢組成；溫差電勢和接觸電勢。溫差電勢是指同一導體的兩端因溫度不同而產生的電勢，不同的導體具有不同的電子密度，所以他們產生的電勢也不相同，而接觸電勢顧名思義就是指兩種不同的導體相接觸時，因為他們的電子密度不同所以產生一定的電子擴散，當他們達到一定的平衡后所形成的電勢，接觸電勢的大小取決于兩種不同導體的材料性質以及他們接觸點的溫度。
  國際上應用的熱電偶具有一個標準規范，國際上規定熱電偶分為八個不同的分度，分別為B，R，S，K，N，E，J和T，其測量溫度的最低可測零下270攝氏度，最高可達1800攝氏度，其中B，R，S屬于鉑系列的熱電偶，由于鉑屬于貴重金屬，所以他們又被稱為貴金屬熱電偶而剩下的幾個則稱為廉價金屬熱電偶。熱電偶的結構有兩種，普通型和鎧裝型。普通性熱電偶一般由熱電極，絕緣管，保護套管和接線盒等部分組成，而鎧裝型熱電偶則是將熱電偶絲，絕緣材料和金屬保護套管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。但是熱電偶的電信號卻需要一種特殊的導線來進行傳遞，這種導線我們稱為補償導線。不同的熱電偶需要不同的補償導線，其主要作用就是與熱電偶連接，使熱電偶的參比端遠離電源，從而使參比端溫度穩定。補償導線又分為補償型和延長型兩種，延長導線的化學成分與被補償?shù)臒犭娕枷嗤?，但是實際中，延長型的導線也并不是用和熱電偶相同材質的金屬，一般采用和熱電偶具有相同電子密度的導線代替。補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。
測溫原理：
  電偶是用兩種不同成份的導體焊接在一起，兩端溫度不同時，在回路中就會有熱電勢產生，因此勢電偶是通過測量電勢從而測量溫度的一種感溫原件，它是一種變換器，它能將溫度信號轉變?yōu)殡娦盘栐儆娠@示儀表顯示出來。
熱電偶測量溫度的基本原理是熱電效應，將兩種不同成份的金屬導體首尾相連接成閉合回路，如兩接點的溫度不等，則在回路中就會產生熱電動勢，形成熱電流，這就是熱電效應。熱電偶就是將兩種不同的金屬材料一端焊接而成，焊接的一端叫做測量端，未焊接的一端叫做參考端，參考端在使用時通常恒定在一定的溫度(如00C)當對測量端加熱時，在接點處有熱電勢產生。如參考端溫度恒定，其熱電勢的大小和方向只與兩種金屬材料的特性和測量端的溫度有關，而與勢電偶的精細和長短無關。當測量端的溫度改變后，勢電勢也隨之改變，并且溫度和熱電勢之間有一固定的函數關系，利用這個關系就可以測量溫度。
